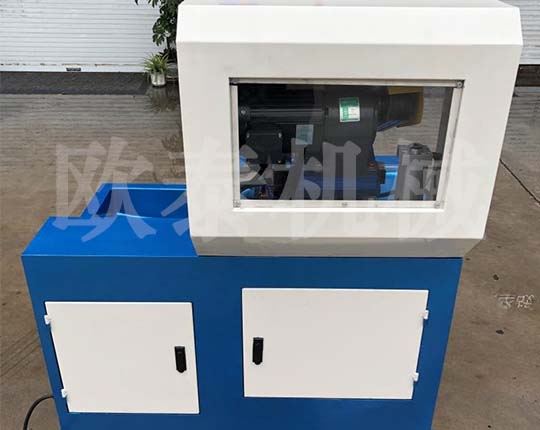

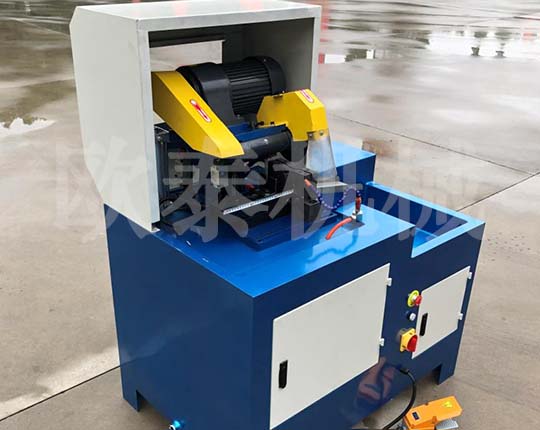

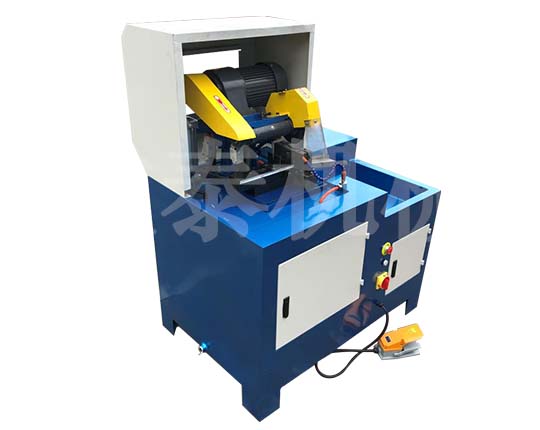

OT-100伺服薄壁全自動切管機

伺服薄壁全自動切管機介紹：

1. 全自動切管機機頭部分說明：機頭電機大小4級電機為2.4KW. 2級電機為3.75KW,機頭內部結構為蝸輪、蝸桿結構（可分國產級、臺灣級二種），一般主軸為三軸形式，鋸切力道加倍。350全自動切管機-伺服送料適合的鋸片外徑尺寸有250mm.275mm.300mm.315mm.350mm常用鋸片為325mm,內孔徑都是32mm。鋸片的厚度是依據管子的直徑及壁厚而定，常見厚度范圍為1.6-2.0mm之間。切管機機頭運行載體為直線導軌配合滾珠絲桿，運轉平穩，無磨損，機頭在液壓動力驅動下沿直線導軌做上下鋸切，并配備可以調節機頭上下速度的板式流量閥，鋸片偏擺度低、鋸切精準、力道大、穩定性好，機頭轉速有手調式和無極變頻控制式兩種。同時具有特大容量之貯油筒，確保鋸片壽命，切口不發熱、切面平整。鋸切工件無毛邊、無粉塵、切面光潔、連接完美，可省二次加工，鋸切時低噪音、低污染，切削精度超過手動、氣動、液壓全自動切管機，機頭夾制管件為單邊雙向夾鉗（液壓夾管），夾管油路配備可調式壓力控制閥，可以根據管件材質、大小調節夾管力道，夾鉗開檔為130mm，進刀采用液壓方式，機頭下切時也為液壓鋸切.機頭本身外圍有專用鋼化玻璃防護罩，增加切割時人員安全性。

2.全自動切管機機身部分說明：機身整體機構為普通鑄鐵，機體重量為1800KG，鋸切控制按鈕為腳踏開關式，腳踏一下開關完成先送料、再夾料、后下刀鋸切一道循環工序，送料采用伺服送料，夾緊和進刀全采用液壓元件及油缸控制，送料料架行程常規單行程距離為0-700，雙行程0-1400，三行程0-2100.特殊管件長度，送料行程料架可以定制。壓力調節范圍為0-7mpa,電源控制為三相380V。冷卻液為工用乳化液，工作時乳化液在水泵帶動下自動噴射到鋸片上，機身固定采用膨脹螺絲四角固定，安全、穩定。

3．電控部件說明：本機采用PLC觸摸屏或工業電腦控制，數據儲存量大并配有程序記憶功能，不同管件單次送料長度、切割次數可以分別記憶儲存，便于下次操控查詢使用，管件切割時PLC控制進料、夾料、切料，在無管切割時，控制系統自動停止切割。切割過程中如遇危險，系統有急停按鈕，安全、可靠。

4. 全自動切管機-伺服送料切管機優點：
伺服全自動切管機送料（精度高5s以內），夾管、切割效率高，精度準，力道大（比315系列大一倍），單人可以控制多臺機種，節約成本，生產效率是普通機器的5-10倍，適合批量切割加工管件，機器切割過程中有單獨回收料屑口，防止切削過程中鐵屑飛濺，減輕污染。
