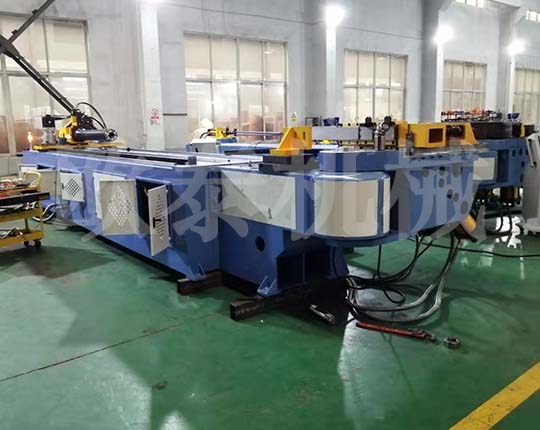

OT-115CNC全自動數控彎管機

發布日期：2020-02-24瀏覽次數：161
  • 115CNC全自動數控彎管機
  • 115CNC全自動數控彎管機
  • 115CNC全自動數控彎管機

115CNC全自動數控彎管機參數：


序號名稱單位參數備注
1最大彎曲管徑mmΦ114×8.5mm
2最大彎曲半徑mmR620mm可按客戶要求
3最小彎曲半徑mm根據管徑
4最大送料長度mm3800可按客戶要求
5最大半徑差mm90管徑的1.5D
6送料方式
1.       直送2.       夾送可選
7最大彎曲角度Degree190
8使用控制器
工業控制屏
9每管件可設彎管數個45可按客戶要求
10工作速度彎管速度Deg/sec25可調
轉管速度Deg/sec270可調
送料速度Mm/sec900可調
11精度送料精度mm±0.1
轉管精度Degree±0.1
彎曲精度Degree±0.3
12轉管伺服電機功率W1500三菱伺服驅動
13送料伺服電機功率W4000三菱伺服驅動

彎管方式

液壓驅動
14資料輸入方式
1、坐標值（X、Y、Z）2、工作值（Y、B、C）可選
15油壓電機馬力Kw22
16最大壓力MPa14可調
17液壓系統控制
電磁換向閥日本油研
18油箱容量L530
19機器重量Kg7850
20機器尺寸Mm7500×1650×1350
